Beskrivning

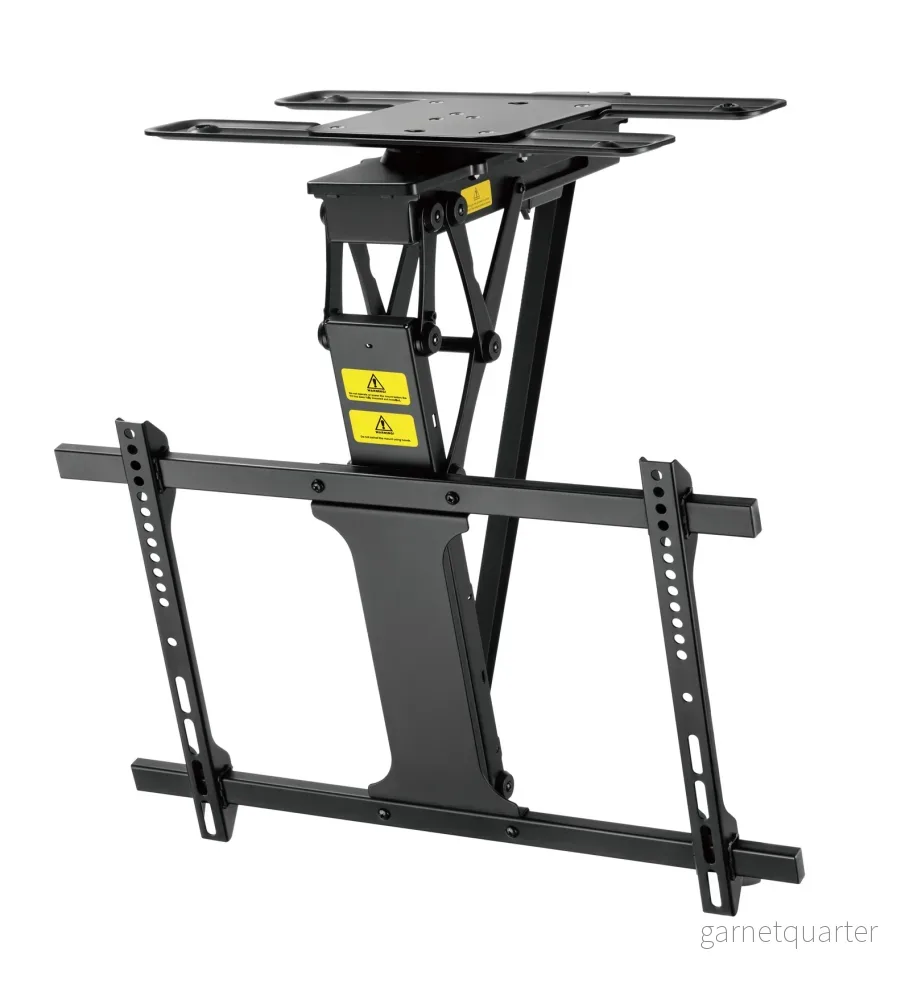

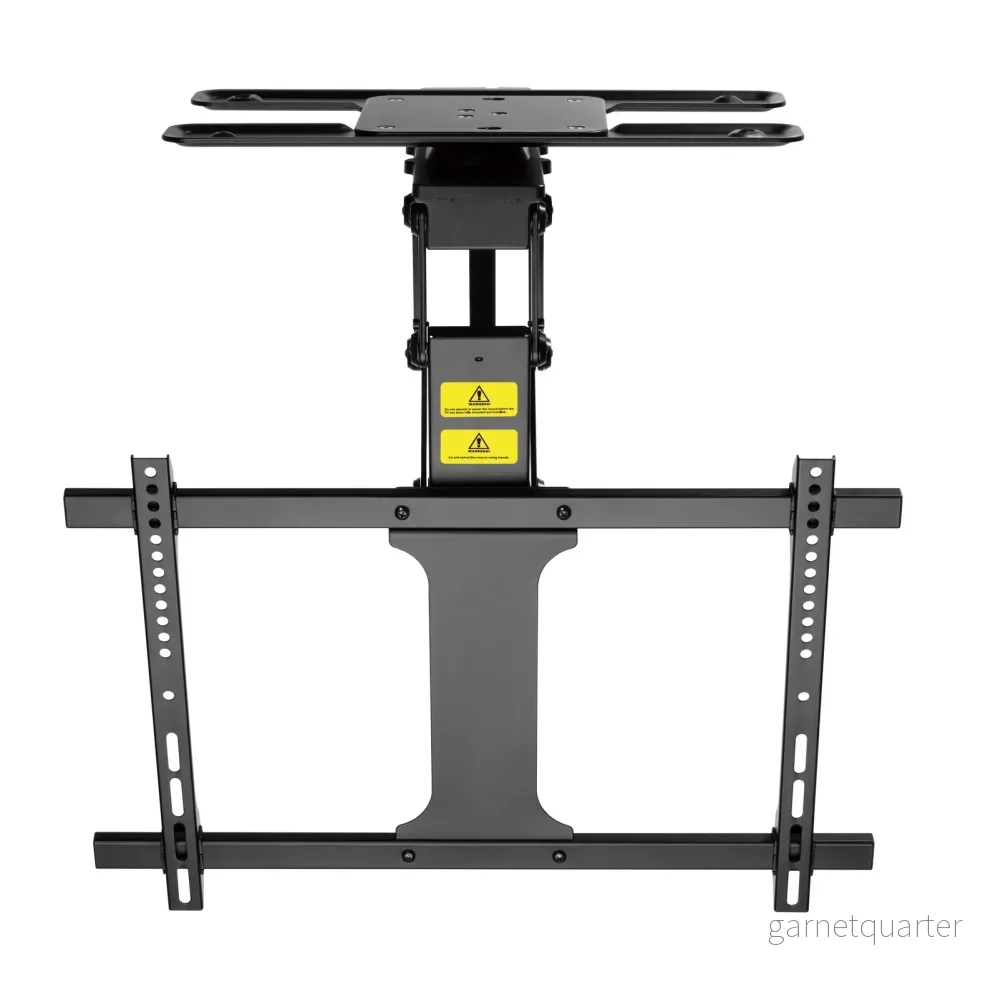

Stort utfällbart elektriskt takfäste med full rörelsefrihet
Det här är verkligen flaggskeppet bland elektriska infällbara takfästen. Några egenskaper: upp till 75 tum, upp till 35 kg, kan vridas både in/ut och vänster/höger. Det speciella med detta elektriska TV-fäste är att mycket stora skärmar på upp till hela 75 tum kan hissas upp, samtidigt som de kan vridas åt vänster och höger. Det gör detta takmonterade TV-fäste verkligen komplett. Tänk dock på att 35 kg är den maximala vikt som takfästet kan fällas in och ut med. En 75-tums OLED-TV väger snabbt mer än detta, och därför avråder vi från detta med hänsyn till tyngdkraften och belastningen på motorn.
Användning och styrning
Användningen och styrningen av detta elektriska takfäste WOLFF MOUNT TVB-107 är enkel med Tuya-appen eller den medföljande fjärrkontrollen. Du kan enkelt spara och aktivera minneslägen. Vrid TV:n upp till 180 grader för en lämplig betraktningsvinkel eller fäll undan TV:n för att spara utrymme. En balanserad mekanism förhindrar vibrationer i taket när TV:n är i rörelse. Systemet med antikollisionsfunktion förhindrar kollisioner och stoppar TV:ns rotation om det finns hinder.
Produktspecifikation:
- Lämplig för skärmar på 32–75 tum
- VESA-anslutning 200×100–600×400
- Maximal belastning på 35 kg
- Drivs med 220 V
- Vinklingsvinkel upp till 75 grader
- Vridbar upp till 180 grader
- Styrning via app eller fjärrkontroll
- Tyst och kraftfull elmotor
- Balanserad vibrationsmekanism
Teknisk monteringsbeskrivning – Elektriskt takfäste
Användning
Det elektriska takfästet är lämpligt för montering av en platt-TV på upp till 75 tum. Fästet kan vinklas elektriskt och är utformat för takmontering.
Mått (mm)
Översida / takplatta:
- Total längd: 500 mm
- Invändigt mått: 406 mm
- Mittre monteringsplatta: 102 mm
- Höger segment: 266 mm
- Invändigt höger mått: 202 mm
- Djup: 430 mm
TV-monteringsram:
- Horisontell VESA-kompatibilitet: 200–600 mm
- Ramens totala bredd: 660 mm
- Vertikal VESA-kompatibilitet: 81–410 mm
Höjdintervall:
- Minimal total höjd: 140 mm
- Maximal total höjd: 735 mm
Lutnings- och vridningsområde
- TV:ns lutningsområde: 0° till -75°
- Finjustering: +2° / -2°
- Rotation av överdelen: ±90°
Monteringsanvisning:
Steg 1 – Kontroll av underlag
- Kontrollera att taket är konstruktionsmässigt lämpligt (betong eller bärande balk).
- Använd lämpligt fästmaterial anpassat efter taktypen.
- Takets minsta bärförmåga ska med god marginal överstiga den totala vikten av fäste + TV.
Steg 2 – Montering av takplatta
- Placera takplattan (500 mm längd).
- Markera borrhålen.
- Borra hålen enligt typen av fästankare.
- Montera takplattan i våg och dra åt alla fästen helt.
Steg 3 – Montering av saxmekanism
- Kontrollera att sax-/lyftmekanismen kan röra sig fritt.
- Anslut vid behov strömförsörjningen enligt specifikationerna.
- Testa rörelsen utan monterad TV.
Steg 4 – Montering av TV-fästen
- Fäst de vertikala TV-skenorna på TV:ns baksida enligt rätt VESA-mönster (200–600 mm horisontellt, 81–410 mm vertikalt).
- Använd de medföljande distansbussningarna vid behov.
- Se till att bultlängden är korrekt för att undvika skador på apparaten.
Steg 5 – Upphängning av TV
- Häng TV:n i ramen.
- Lås fästsystemet.
- Kontrollera att TV:n hänger korrekt centrerad och stabilt.
Steg 6 – Justering
- Ställ in lutningsvinkeln (0° till -75°).
- Utför vid behov finjusteringen (+2° / -2°) för perfekt inpassning.
- Kontrollera vridningsområdet (±90°).
Säkerhetsanvisningar
- Montering får endast utföras av en fackkunnig person.
- Elektrisk anslutning får endast utföras när anläggningen är spänningslös.
- Kontrollera regelbundet alla fästpunkter.
- Överskrid aldrig fästets maximala bärförmåga.
